Dans le domaine des systèmes photovoltaïques (PV), les câbles solaires photovoltaïques jouent un rôle central en garantissant le transfert efficace et sûr de l'énergie électrique des panneaux solaires vers divers composants tels que les onduleurs, les contrôleurs de charge et les batteries. Un paramètre électrique crucial associé à ces câbles est l’impédance. Comprendre l'impédance des câbles solaires photovoltaïques est essentiel pour les concepteurs de systèmes, les installateurs et toute personne impliquée dans l'industrie photovoltaïque. En tant que fournisseur de câbles solaires photovoltaïques, je connais bien les subtilités de ces câbles et leurs caractéristiques électriques, et je suis impatient de partager des connaissances approfondies sur l'impédance des câbles solaires photovoltaïques.
Qu’est-ce que l’impédance ?
Avant d'aborder l'impédance des câbles solaires photovoltaïques, il est important de comprendre ce qu'est l'impédance. En génie électrique, l'impédance (Z) est une mesure de l'opposition totale qu'un circuit présente au flux de courant alternatif (AC). C'est une quantité complexe qui combine la résistance (R), la réactance inductive (XL) et la réactance capacitive (XC). La formule de l'impédance est (Z=\sqrt{R^{2}+(X_{L} - X_{C})^{2}}).
La résistance est l'opposition au flux de courant continu (DC) et est provoquée par les collisions d'électrons avec les atomes du conducteur. La réactance inductive se produit dans les inducteurs et est proportionnelle à la fréquence du signal alternatif et à l'inductance du composant. La réactance capacitive, quant à elle, est présente dans les condensateurs et est inversement proportionnelle à la fréquence et à la capacité.
Impédance dans les câbles solaires photovoltaïques
Dans les systèmes photovoltaïques, le courant électrique circulant dans les câbles peut être du courant continu ou alternatif, selon l'étape du processus de conversion d'énergie. Pour les circuits DC, communs entre les panneaux solaires et les contrôleurs de charge ou les onduleurs, l'impédance est principalement déterminée par la résistance du câble. La résistance d'un câble est donnée par la formule (R = \rho\frac{l}{A}), où (\rho) est la résistivité du matériau conducteur, (l) est la longueur du câble et (A) est la section transversale du conducteur.
Le cuivre et l'aluminium sont les deux matériaux conducteurs les plus couramment utilisés dans les câbles solaires photovoltaïques. Le cuivre a une résistivité inférieure ((\rho_{cuivre}=1,72\times10^{-8}\Omega\cdot m)) par rapport à l'aluminium ((\rho_{aluminium}=2,82\times10^{-8}\Omega\cdot m)). Cela signifie que pour la même longueur et la même section transversale, un câble en cuivre aura une résistance plus faible et donc une impédance plus faible dans un circuit DC.
Lorsqu'il s'agit de circuits CA, comme la sortie d'un onduleur, les réactances inductives et capacitives entrent également en jeu. Les câbles solaires photovoltaïques ont une certaine inductance et capacité en raison de leur structure physique. L'inductance est liée au champ magnétique généré autour du conducteur lorsque le courant le traverse, tandis que la capacité est due au champ électrique entre les conducteurs et l'isolant.
L'impédance d'un câble solaire photovoltaïque dans un circuit CA peut avoir un impact significatif sur l'efficacité du transfert de puissance. Une impédance plus élevée peut entraîner des pertes de puissance plus importantes sous forme de chaleur, ce qui non seulement réduit l'efficacité globale du système photovoltaïque, mais augmente également la température de fonctionnement du câble. Cela peut potentiellement dégrader le matériau isolant au fil du temps et présenter un risque pour la sécurité.
Facteurs affectant l'impédance des câbles solaires photovoltaïques
Matériau et taille du conducteur

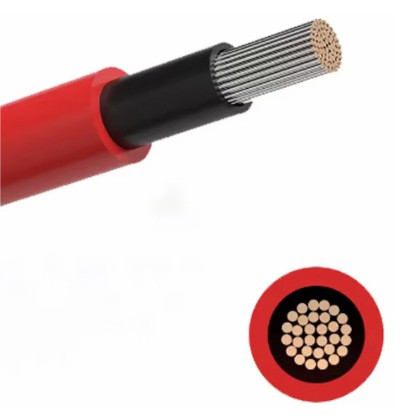

Comme mentionné précédemment, le choix du matériau conducteur (cuivre ou aluminium) a un impact direct sur la résistance et l’impédance du câble. De plus, la section transversale du conducteur est également cruciale. Une section transversale plus grande entraîne une résistance plus faible, selon la formule (R=\rho\frac{l}{A}). Par exemple, unCâble photovoltaïque unipolaireavec un conducteur de plus grand diamètre aura généralement une impédance plus faible par rapport à un câble avec un conducteur de plus petit diamètre.
Longueur du câble
La longueur du câble est directement proportionnelle à sa résistance. Les câbles plus longs ont une résistance plus élevée et donc une impédance plus élevée. Dans un système photovoltaïque, il est important de minimiser la longueur du câble entre les panneaux solaires et les autres composants afin de réduire les pertes de puissance. Cependant, dans certaines installations photovoltaïques à grande échelle, de longs câbles peuvent être inévitables. Dans de tels cas, l'utilisation de câbles avec des sections transversales plus grandes peut aider à compenser l'augmentation de l'impédance due à la longueur.
Fréquence
Dans les circuits alternatifs, la fréquence du signal électrique affecte les réactances inductives et capacitives. La fréquence standard pour les systèmes photovoltaïques connectés au réseau est généralement de 50 Hz ou 60 Hz, selon la région. À mesure que la fréquence augmente, la réactance inductive augmente ((X_{L}=2\pi fL)) et la réactance capacitive diminue ((X_{C}=\frac{1}{2\pi fC})), où (f) est la fréquence, (L) est l'inductance et (C) est la capacité.
Température
La résistivité du matériau conducteur dépend de la température. À mesure que la température du câble augmente, la résistivité du conducteur augmente également, entraînant une augmentation de la résistance et de l'impédance. Les câbles solaires photovoltaïques sont souvent exposés à des températures élevées en raison de la lumière du soleil et de la chaleur générée par le courant électrique qui les traverse. Par conséquent, il est important de choisir des câbles avec des températures nominales appropriées pour garantir des caractéristiques d'impédance stables.
Importance du contrôle de l'impédance dans les systèmes photovoltaïques
Efficacité énergétique
Minimiser l'impédance des câbles solaires photovoltaïques est crucial pour maximiser l'efficacité du transfert de puissance du système photovoltaïque. Une impédance plus faible signifie que moins d'énergie est perdue sous forme de chaleur dans les câbles, permettant ainsi à une plus grande partie de l'énergie électrique générée par les panneaux solaires d'atteindre la charge ou le réseau. Cela se traduit directement par une efficacité globale du système plus élevée et une production d’énergie accrue.
Sécurité du système
Une impédance élevée peut provoquer un échauffement excessif des câbles, ce qui peut entraîner une dégradation de l'isolation, des courts-circuits et même des incendies. En contrôlant l'impédance, nous pouvons garantir que les câbles fonctionnent dans une plage de température sûre et réduire le risque de risques électriques.
Compatibilité avec les composants du système
Les composants du système photovoltaïque tels que les onduleurs et les contrôleurs de charge sont conçus pour fonctionner dans une certaine plage de paramètres électriques, notamment l'impédance. Si l'impédance des câbles est trop élevée, cela peut entraîner des problèmes de compatibilité, entraînant des performances sous-optimales des composants et des dommages potentiels au fil du temps.
Nos câbles solaires photovoltaïques et gestion de l'impédance
En tant que fournisseur de câbles solaires photovoltaïques, nous nous engageons à fournir des câbles de haute qualité avec des caractéristiques d'impédance bien contrôlées. NotreCâble solaire photovoltaïqueles produits sont soigneusement conçus pour minimiser la résistance et optimiser l'équilibre entre les réactances inductives et capacitives dans les circuits CA.
Nous utilisons des conducteurs en cuivre ou en aluminium de haute pureté pour garantir une faible résistivité. Nos câbles sont disponibles dans une variété de zones de section transversale pour répondre aux différentes exigences des systèmes photovoltaïques, qu'il s'agisse d'une petite installation résidentielle ou d'un projet commercial à grande échelle. Nous accordons également une attention particulière aux matériaux d'isolation et à la construction des câbles afin de minimiser l'inductance et la capacité, réduisant ainsi l'impédance globale des circuits CA.
De plus, notreCâbles d'extension CC photovoltaïquessont conçus pour avoir une faible impédance, même lorsqu’ils sont utilisés sur de plus longues distances. Cela permet une conception de système flexible sans sacrifier l’efficacité énergétique.
Conclusion
L'impédance des câbles solaires photovoltaïques est un facteur critique qui affecte les performances, l'efficacité et la sécurité des systèmes photovoltaïques. En comprenant les facteurs qui influencent l'impédance et en prenant les mesures appropriées pour la contrôler, nous pouvons garantir que les systèmes photovoltaïques fonctionnent de manière optimale. En tant que fournisseur de câbles solaires photovoltaïques, nous nous engageons à fournir des câbles présentant d'excellentes caractéristiques d'impédance pour répondre aux divers besoins de nos clients.
Si vous êtes impliqué dans un projet photovoltaïque et recherchez des câbles solaires photovoltaïques de haute qualité avec une impédance bien gérée, nous vous invitons à nous contacter pour l'achat et d'autres discussions techniques. Notre équipe d'experts est prête à vous aider à choisir les câbles adaptés à vos besoins spécifiques.
Références
- "Ingénierie des systèmes photovoltaïques" par Soteris A. Kalogirou
- Roger C. Dugan, Mark F. McGranahan,
- Normes et directives industrielles liées aux câbles solaires photovoltaïques, telles que CEI 62930 et UL 4703.
