Comment dépanner les défauts des câbles de commande ?

En tant que fournisseur de câbles de commande, j'ai rencontré de nombreuses situations dans lesquelles les clients sont confrontés à des problèmes avec leurs câbles de commande. Le dépannage de ces défauts est crucial pour assurer le bon fonctionnement des différents systèmes. Dans ce blog, je partagerai quelques méthodes efficaces pour dépanner les défauts des câbles de commande.

Comprendre les câbles de commande

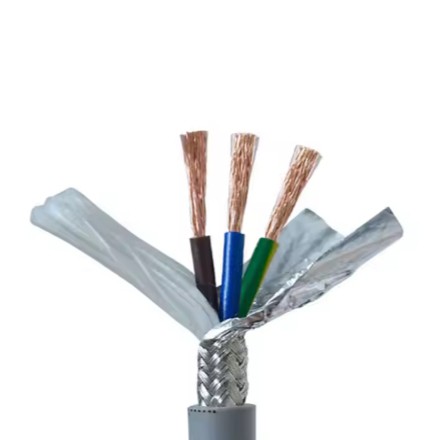

Avant de se lancer dans le dépannage, il est essentiel d'avoir une compréhension de base des câbles de commande. Les câbles de commande sont utilisés pour transmettre des signaux de commande dans les systèmes électriques et électroniques. Il en existe de différents types, tels queCâble de commande de signal blindé en fil de cuivre,Câble de commande FR PVC/S Cu, etCâble de commande d'ascenseur FR KVVRPT-F Cu. Chaque type a ses propres caractéristiques et applications.

Défauts courants du câble de commande

1. Défauts de circuit ouvert: Cela se produit lorsqu'il y a une rupture dans le câble, empêchant la circulation du courant électrique. Cela peut être causé par des dommages physiques, tels que des coupures ou des abrasions, ou par la corrosion au niveau des bornes des câbles.
2. Défauts de court-circuit: Un court-circuit se produit lorsque deux conducteurs ou plus du câble entrent en contact les uns avec les autres, créant un chemin à faible résistance. Cela peut entraîner un flux de courant excessif, une surchauffe et des dommages potentiels au câble et à l'équipement connecté.
3. Problèmes de résistance d'isolation: Une mauvaise isolation peut provoquer un courant de fuite, ce qui peut affecter la précision des signaux de commande et présenter un risque pour la sécurité. L’isolation peut se dégrader avec le temps en raison de facteurs tels que la chaleur, l’humidité et l’exposition aux produits chimiques.
4. Interférence des signaux: Les champs électromagnétiques externes peuvent interférer avec les signaux de commande transmis via le câble. Cela peut entraîner des erreurs, du bruit ou une perte de données dans le système de contrôle.

Étapes de dépannage

Inspection visuelle

La première étape du dépannage est une inspection visuelle approfondie du câble de commande. Recherchez tout signe de dommage physique, tel que des coupures, des écorchures ou des brûlures. Vérifiez les connecteurs de câble pour déceler des connexions desserrées, de la corrosion ou des broches pliées. Examinez également le cheminement des câbles pour vous assurer qu’il n’est pas pincé ou écrasé.

Tests de continuité

Pour vérifier les défauts de circuit ouvert, utilisez un multimètre pour effectuer un test de continuité. Réglez le multimètre en mode continuité et touchez les sondes aux deux extrémités du conducteur. Si le multimètre émet un bip ou affiche une faible valeur de résistance, le conducteur est continu. S'il n'y a pas de bip ou une valeur de résistance très élevée, il y a un circuit ouvert.

Test de résistance d'isolation

Les tests de résistance d'isolation sont utilisés pour détecter les problèmes d'isolation. Utilisez un testeur de résistance d'isolement (megger) pour mesurer la résistance entre les conducteurs et l'isolation du câble. Une faible valeur de résistance d'isolement indique une mauvaise isolation, qui peut nécessiter une enquête plus approfondie ou le remplacement du câble.

Test des signaux

Si le câble de commande est utilisé pour la transmission du signal, utilisez un testeur de signal pour vérifier l'intégrité des signaux. Comparez les signaux reçus avec les signaux attendus pour identifier toute erreur ou interférence. Vous pouvez également utiliser un oscilloscope pour visualiser les formes d'onde du signal et détecter toute anomalie.

Isolement et segmentation

Si vous soupçonnez un défaut sur un long trajet de câble, isolez et segmentez le câble pour affiner l'emplacement du défaut. Débranchez les sections du câble et testez chaque section séparément. Cela peut vous aider à identifier plus rapidement la partie défectueuse du câble.

Gérer des défauts spécifiques

Défauts de circuit ouvert

Une fois qu'un défaut de circuit ouvert est détecté, localisez la rupture du câble. Si la rupture se situe près de l'extrémité du câble, vous pouvez simplement couper la partie endommagée et rebrancher le câble. Si la rupture se situe au milieu du câble, vous devrez peut-être épisser le câble ou remplacer la section entière.

Défauts de court-circuit

Pour détecter un court-circuit, utilisez un multimètre pour mesurer la résistance entre différents conducteurs. Une valeur de résistance très faible indique un court-circuit. Une fois le court-circuit localisé, isolez les conducteurs défaillants et réparez ou remplacez la partie endommagée du câble.

Problèmes de résistance d'isolation

Si la résistance d'isolation est faible, vérifiez la présence d'humidité ou de contamination chimique. Séchez le câble s'il est mouillé ou nettoyez-le s'il est contaminé. Si les dommages à l'isolation sont importants, remplacez le câble.

Interférence des signaux

Pour réduire les interférences du signal, assurez-vous que le câble est correctement blindé. Vérifiez les connexions de blindage pour vous assurer qu'elles sont sécurisées. Vous pouvez également utiliser des billes de ferrite ou des filtres pour supprimer les interférences électromagnétiques.

Mesures préventives

Pour minimiser l'apparition de défauts des câbles de commande, prenez les mesures préventives suivantes :

1. Installation correcte: Suivez les directives d'installation du fabricant pour garantir un acheminement, un support et une terminaison corrects des câbles. Évitez les virages serrés et les tensions excessives lors de l'installation.
2. Entretien régulier: Effectuer des inspections et des tests réguliers des câbles de commande pour détecter rapidement les problèmes potentiels. Remplacez rapidement tout câble endommagé ou usé.
3. Protection de l'environnement: Protégez les câbles des conditions environnementales difficiles, telles que les températures extrêmes, l'humidité et les produits chimiques. Utilisez des gaines et des boîtiers de câbles appropriés.
4. Assurance qualité: Achetez des câbles de contrôle de haute qualité auprès de fournisseurs fiables. Assurez-vous que les câbles répondent aux normes et spécifications requises.

Conclusion

Le dépannage des défauts des câbles de commande nécessite une approche systématique et l’utilisation d’outils de test appropriés. En suivant les étapes décrites dans ce blog, vous pouvez identifier et résoudre efficacement les problèmes courants liés aux câbles de commande. En tant que fournisseur de câbles de commande, je m'engage à fournir des produits et une assistance technique de haute qualité pour vous aider à assurer le bon fonctionnement de vos systèmes de contrôle. Si vous avez des questions ou avez besoin d'aide pour la sélection ou le dépannage des câbles de commande, n'hésitez pas à nous contacter pour une discussion plus approfondie et des opportunités d'approvisionnement potentielles.

Références

• Manuel d'installation électrique, Schneider Electric
• Manuels d'installation de câbles, divers fabricants
